KCO QSFP56 200G SR4 S MMF MPO-12 100m 200Gbps QSFP56 OSFP Multimode 100m MTP MPO Ricetrasmettitore in Fibra Ottica
Descrizzione
+ U Modulu di Fibra Ottica KCO QSFP56 200G SR4 S supporta ligami 200GE è finu à dui ligami breakout 100GBASE-SR2 o quattru lunghezze 50GBASE-SR finu à 100 m annantu à OM4 MMF.
+ U modulu hà quattru coppie di Fibre Multimodali cù un connettore MPO-12 UPC.
+ Hè cunforme à u protocolu IEEE 802.3bm è à e norme 200GAUI-4/CEI-56G-VSR-PAM4.
+ U signale Ethernet 200 Gigabit hè purtatu annantu à quattru coppie di fibre parallele à una lunghezza d'onda nominale di 850 nm à 50 Gbps per fibra. Pò ancu esse adupratu cum'è breakout 2x100GE per moduli 100GBASE-SR2. A FEC hè realizata nantu à a piattaforma host.
+ I transceiver in fibra ottica KCO QSFP56 200G SR4 S sò suluzioni I/O à alte prestazioni è economiche per LAN, HPC è SAN.
+ I transceiver à alta velocità rispondenu è superanu i requisiti di 200G Ethernet, InfiniBand HDR è di temperatura per e prestazioni è l'affidabilità.
+ I transceiver sò conformi à e specificazioni SFF-8636 è furniscenu cunnessione trà dispositivi chì utilizanu porte QSFP56.
Applicazione
+ Ethernet 200GBASE-SR4
+ Sistemi InfiniBand HDR 200G
+ Altri ligami ottici
Caratteristiche Ottiche di u Ricevitore
| Parametru | Simbulu | Min | Tipu | Massimu | Unità | Note |
| Velocità di bit | BR | - | 26,5625± 100 ppm | - | GBd | PAM4 |
| Gamma di lunghezza d'onda centrale | λc | 840 | 850 | 860 | nm | |
| Soglia di danni | DT | 5 | - | - | dBm | |
| Putenza media di ricezione, ogni corsia | PIN | -8.4 | - | 4 | dBm | |
| Riceve l'alimentazione, ogni corsia (OMAouter) | PINOMA | - | - | 3 | dBm | |
| Riceve a sensibilità (OMAouter), ogni corsia | Senatore | massimu(-6,5,SECQ-7.9) | dBm | 1,2 | ||
| Sensibilità di u ricevitore stressatu (OMAouter), ogni corsia | SenSTR | - | - | -3.4 | dBm | 1 |
| Riflettanza di u ricevitore | RF | - | - | -12 | dB | |
Notas:
- BER=2.4E-4, PRBS31Q@26.5625Gbd PAM4

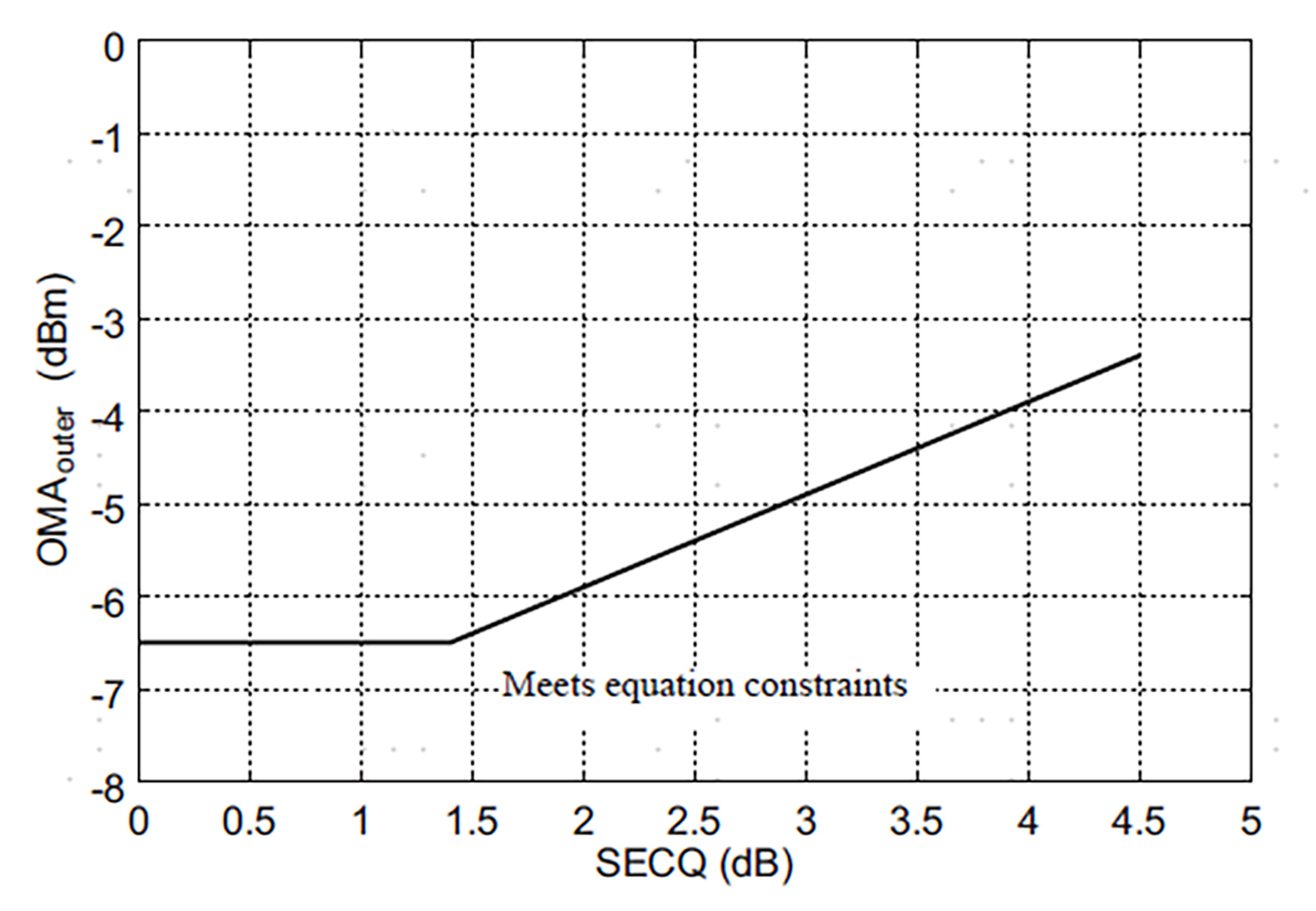

- A sensibilità di u ricevitore hè informativa è hè definita per un trasmettitore cù un valore di SECQ.
Caratteristiche elettriche
| Parametru | Simbulu | Min | Tipu | Massimu | Unità | Note |
| Corrente di alimentazione di u modulu | Icc | - | - | 1364 | mA | - |
| Dissipazione di putenza | PD | - | - | 4.5 | W | - |
| Trasmettitore | ||||||
| Dati di segnalazione(ogni corsia) | - | 26,5625± 100 ppm | - | GBd | PAM4 | |
| Impedenza differenziale d'entrata | Zin | 90 | 100 | 110 | Ω | - |
| Oscillazione di l'input di dati differenziali | VIN,PP, | 300 | - | 900 | mVpp | - |
| Terminazione differenziale incompatibile | - | - | - | 10 | % | - |
| Gamma di tolleranza di tensione à estremità unica | - | -0,4 | - | 3.3 | V | - |
| Tensione di modu cumunu DC | - | -350 | - | 2850 | mV | - |
| Ricevitore | ||||||
| Velocità di segnalazione (ogni corsia) | 26,5625 ± 100 ppm | mVpp | PAM4 | |||
| Impedenza differenziale di uscita | Zout | 90 | 100 | 110 | Ω | - |
| Oscillazione di l'output di dati differenziali | VFORA, PP | 300 | - | 900 | mVpp | - |
| Disallineamentu di terminazione differenziale | - | - | - | 10 | % | - |
| Tempu di salita, tempu di discesa di dati in uscita | Tr/Tf | 9.5 | - | - | ps | - |
| Tensione di modu cumunu DC | - | -350 | - | 2850 | mV | - |
| Velocità di bit d'errore | BER | - | - | 2.4E-4 | 1 | |
Note:
- PRBS31Q@26.5625Gbd PAM4
